Sistema de protección de puertas compacto MGBS
Sistema de protección de puertas compacto MGBS, máxima seguridad en el menor espacio posible
Cuando necesitas proteger puertas, pero el espacio del que dispones es limitado ¿Por qué no combinar lo mejor de varios productos para lograr una solución? En Euchner tomamos un interruptor de seguridad con codificación por transponder CTP, lo montamos en una placa de cerrojo, y combinamos el conjunto con un módulo con manilla MGB. El resultado es el sistema de protección de puertas MGBS: máxima protección en el menor espacio.
Este dispositivo resulta especialmente práctico cuando se necesita una carcasa de interruptor delgada, como sucede en las esquinas de las vallas de protección. Los orificios de fijación del módulo con manilla y la placa de cerrojo están cubiertos, por lo que ofrecen una excelente protección contra la manipulación. Su sencilla conexión mediante un conector M12 o M23 facilita el cableado, mientras que los leds integrados ayudan a un rápido análisis del estado del sistema y su diagnosis.
El MGBS constituye así un seguro compacto con las características de un MGB. Gracias a la tecnología de transponder, el sistema alcanza la categoría 4/PL e según EN ISO 13849‑1 sin exclusión de errores adicional. El MGBS cumple todos los requisitos de la norma EN ISO 14119. Además, posee uno grado de protección IP65, y según versión IP67 e IP69K, y una fuerza de bloqueo de 3900 N.
Versatilidad de uso del sistema de protección de puertas compacto MGBS
El Sistema de protección de puertas compacto MGBS asegura con total fiabilidad puertas de protección y trampillas de máquinas e instalaciones. Gracias al bloqueo integrado con monitorización, puede utilizarse para proteger tanto procesos como personas. Además, gracias a su forma alargada, puede montarse en el resguardo, lo que ahorra espacio. Con una fuerza de bloqueo de 3900 N, el MGBS impide sin problemas que las puertas de protección se abran. Su robusta carcasa plástica con cabezal metálico, así como su alto grado de protección hacen del MGBS un sistema todoterreno, apto para casi cualquier aplicación industrial, perfecto perfecto para entornos adversos y con suciedad.

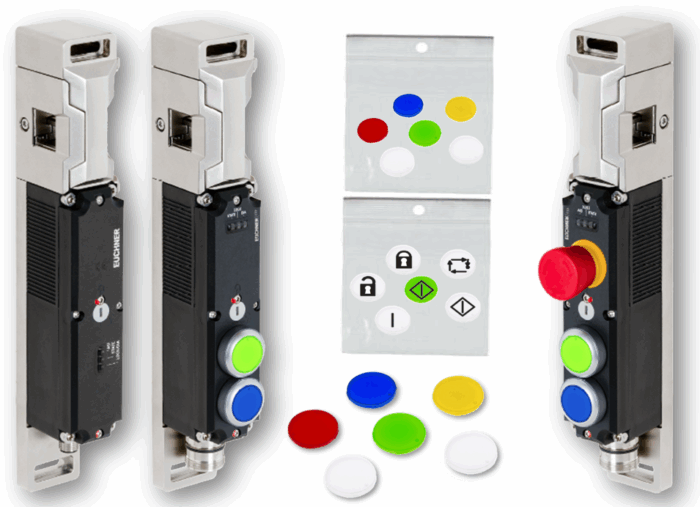

Opcionalmente, el sistema puede equiparse con un dispositivo de parada de emergencia, y con elementos de mando e indicadores, con la posibilidad de personalizar los colores de los botones, que además poseen iluminación. También se puede contar con dispositivos de apertura anti pánico.
En las versiones AR, pueden conectarse en serie hasta 20 MGBS u otros productos EUCHNER de la familia de sistemas AR.
Montaje y funcionamiento del sistema de protección de puertas compacto MGBS
El sistema de protección de puertas MGBS está formado por tres componentes: un módulo de bloqueo, un módulo con manilla, y una manilla interior. Esta última es necesaria para las variantes con desbloqueo antipánico, y se fija en el área interior. Durante el montaje, el módulo de bloqueo se coloca en la parte fija y el módulo con manilla en la parte móvil del resguardo. En el caso de las puertas correderas, el módulo con manilla y la manilla interior también pueden complementarse con un pomo. El pestillo del cerrojo del módulo con manilla entra y sale del módulo de bloqueo al accionar la manilla de la puerta. Al cerrar el resguardo, el pestillo del cerrojo se introduce totalmente en el cabezal del módulo de bloqueo. Cuando se reconoce el chip de transponder integrado y se activa el bloqueo, las dos salidas de seguridad se conectan. En función de la versión, la activación del bloqueo puede llevarse a cabo con fuerza de resorte o magnética.
Principales ventajas de la gama MGBS
- Máxima seguridad: Categoría 4/PL e según EN ISO 13849‑1.
- Tamaño reducido: Ideales para espacios pequeños, como esquinas.
- Versatil: Varias funciones en un solo sistema: manilla, interruptor, tope de puerta.
- Funcionalidad: Disponible opcionalmente con parada de emergencia, elementos de mando e indicadores.
- Opciones antipánico: Disponible para montaje con desbloqueo antipánico.
