Rejillas de luz y cortinas fotoeléctricas de seguridad LCA

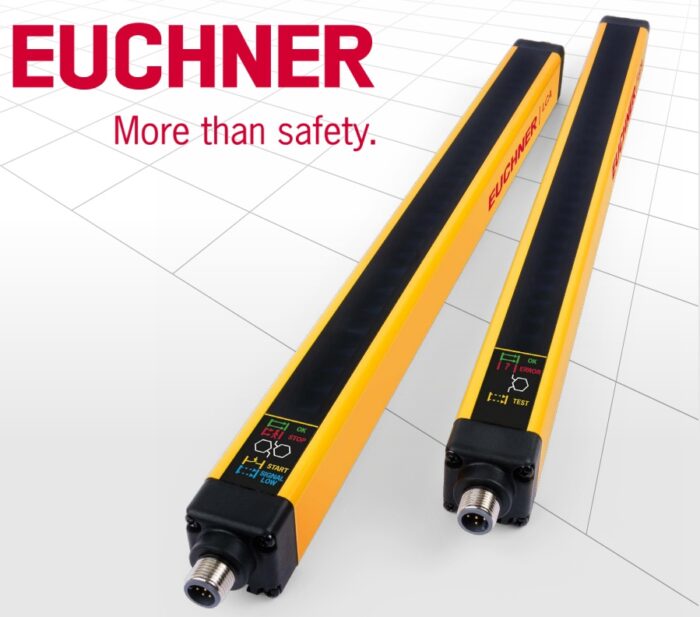

Las rejillas de luz y cortinas fotoeléctricas de seguridad LCA de Euchner son dispositivos de seguridad industrial sin contacto diseñados para proteger a los operarios en máquinas e instalaciones automatizadas. Crean una barrera fotoeléctrica invisible delante de la zona peligrosa y detienen la máquina de forma inmediata cuando se interrumpe uno de sus haces luminosos, evitando accidentes y cumpliendo la normativa europea vigente.
¿Qué son las rejillas de luz y las cortinas fotoeléctricas?
Las rejillas de luz y cortinas fotoeléctricas son resguardos de seguridad sin contacto y forman parte de los denominados equipos de protección electrosensibles ESPE. Se utilizan para proteger zonas peligrosas sin necesidad de barreras físicas. Están formadas por una unidad emisora y una unidad receptora que generan un campo de protección óptico frente a la máquina.
Cuando un operario, una herramienta o un objeto no autorizado atraviesa el campo de protección, los haces de luz se interrumpen, provocando la desactivación de las salidas de seguridad, y la detención inmediata de la máquina.
¿Para qué se utilizan las cortinas fotoeléctricas LCA?
Las cortinas fotoeléctricas de seguridad LCA son ideales cuando:
- Los operarios deben interactuar con la máquina en ciclos rápidos
- Existen zonas peligrosas dentro de flujos continuos de producción
- No es viable instalar un resguardo físico
- Se requiere control de acceso seguro en zonas industriales abiertas
Estas circunstancias suelen darse especialmente cuando se trabaja con prensas industriales, robots de montaje, máquinas de corte y mecanizado, líneas automáticas de producción o en sistemas de transporte, embalaje o almacenaje.
Funcionamiento y características técnicas
Las rejillas de luz y cortinas LCA destacan por su instalación sencilla y funcionamiento fiable. Disponen de un alcance de hasta 20 m, y alturas de detección desde 160 a 1810mm.
Al funcionar con haces de luz, el tiempo de reacción es ultrarrápido. Además, la puesta en marcha se realiza en solo 2 segundos. La instalación también es muy sencilla, usando conectores M12, y en un mínimo espacio.
Se dispone de una función muting, que permite desactivar temporalmente la cortina fotoeléctrica para permitir el paso de piezas sin detener el proceso productivo.

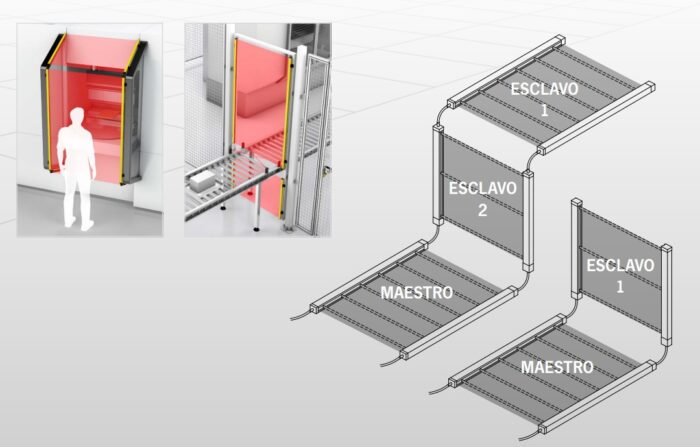

También se dispone de modelos con opción de conexión en serie, en sistema maestro/esclavo, pudiendo conectar en serie hasta 3 cortinas fotoeléctricas Tipo 4.
Las rejillas y cortinas LCA de Euchner cumplen con los requisitos para resguardos de seguridad sin contacto EN 61496-1 / 61496-2, así como con las exigencias de las normas ISO 13849 e IEC 62061, y según el modelo pueden llegar a un nivel de rendimiento Categoría 4 / PL e / SIL 3.
Diferencia entre rejillas de luz y cortinas fotoeléctricas
La principal diferencia entre ambos equipos es la resolución que ofrecen. Esto se traduce en el número de haces que proyectan.
Mientras que las rejillas de luz poseen de dos a cuatro haces en total, las cortinas fotoeléctricas incorporan, según el modelo, un haz cada 14 a 50mm, permitiendo proteger incluso el acceso con los dedos a la zona protegida.
En el caso de los modelos LCA de Euchner, las rejillas LCA tipo 2 , la función de seguridad se comprueba por medio de pruebas periódicas, alcanzando una categoría 2 / PL c / SIL 1.
En el caso de las LCA del tipo 4, estas alcanzan una categoría 4 / PL e / SIL 3. Se caracterizan por que el movimiento de la máquina se detiene de inmediato si se produce una avería, y no es posible el rearranque automático. Además, el ángulo de apertura máximo del haz es de ± 2,5°, creando un espesor de haces mucho mayor y, sobre todo, aumentando la insensibilidad del sensor a los reflejos causados por las superficies brillantes cercanas.
Ventajas clave de las rejillas y cortinas fotoeléctricas LCA
- Categoría 4 / PL e con un solo dispositivo
- Cumplimiento normativo EN 61496-1 / 61496-2, y exigencias de las normas ISO 13849 e IEC 62061
- Diagnóstico avanzado mediante LED
- Vida útil estimada de 20 años
- Diseño compacto para espacios reducidos y fácil conexionado
- Sin zonas ciegas en el extremo del perfil
- Amplia gama de modelos y configuraciones
Preguntas frecuentes sobre las rejillas y cortinas fotoeléctricas de seguridad
¿Qué son las rejillas de luz y las cortinas fotoeléctricas de seguridad?
Son dispositivos de seguridad sin contacto que crean una barrera de luz invisible y detienen la máquina al interrumpirse un haz; las rejillas controlan accesos y las cortinas protegen partes del cuerpo según su resolución.
¿Cuál es la diferencia entre una rejilla de luz y una cortina fotoeléctrica?
Las rejillas de luz tienen pocos haces (2–4) y se utilizan para control de acceso. Las cortinas fotoeléctricas tienen muchos haces y permiten proteger dedos, manos o el cuerpo completo, según su resolución.
¿Qué resolución debo elegir en una cortina fotoeléctrica?
La resolución depende de la parte del cuerpo que se quiera proteger. 14 mm para la protección de dedos, 30 o 40 mm para la protección de manos y 50 mm para la protección del cuerpo (brazos y piernas)
¿Qué es la función muting en una cortina fotoeléctrica?
El muting permite desactivar temporalmente la función de seguridad para que las piezas puedan atravesar la cortina sin detener la máquina, manteniendo el control para evitar el paso de personas. Aumenta la productividad y reduce paradas innecesarias.
¿Qué altura de campo de protección ofrecen los sistemas LCA?
Las rejillas de luz y cortinas fotoeléctricas LCA están disponibles con alturas del campo de protección desde 160 mm hasta 1810 mm, adaptándose a múltiples aplicaciones industriales.
