Tipos de desbloqueo opcional en interruptores de seguridad
Cuando se decide instalar un interruptor de seguridad con bloqueo en una máquina, es necesario determinar si este debe incorporar una opción de desbloqueo manual para poder desbloquearlo en caso de que se produzca un corte de corriente, emergencia, o para permitir que una persona pueda abrir la puerta desde el interior de la zona resguardada si se queda encerrada. Así pues, hay que valorar los tipos de desbloqueo opcional que existen para poder adecuarlos a la instalación.
La norma ISO 14119 nos presenta diferentes posibilidades de desbloqueo, pudiendo un mismo interruptor incorporar una o varias de ellas. Es importante recalcar que, en ningún caso un desbloqueo manual es una función de seguridad.
Los interruptores de seguridad de Euchner ya cumplen con la mayoría de los requisitos que exige la norma para los distintos tipos de desbloqueo opcional, sin embargo, algunos aspectos, como la elección adecuada del lugar de colocación solo pueden cumplirlos el fabricante de la máquina.
La norma establece tres tipos diferentes de desbloqueos:
Desbloqueos auxiliares
Un desbloqueo auxiliar sirve para poder acceder a la máquina en caso de corte de tensión. El desbloqueo auxiliar debe protegerse contra manipulaciones indebidas, por ejemplo, precintándolo, sellándolo, o bloqueándolo de manera que sea necesaria una herramienta para su accionamiento. La mayoría de los bloqueos de Euchner, como los CET, o MGB ya están preparados para ello.
Este tipo de desbloqueos, suele ir integrado en el cuerpo del interruptor ya en origen, y forma parte del mecanismo.

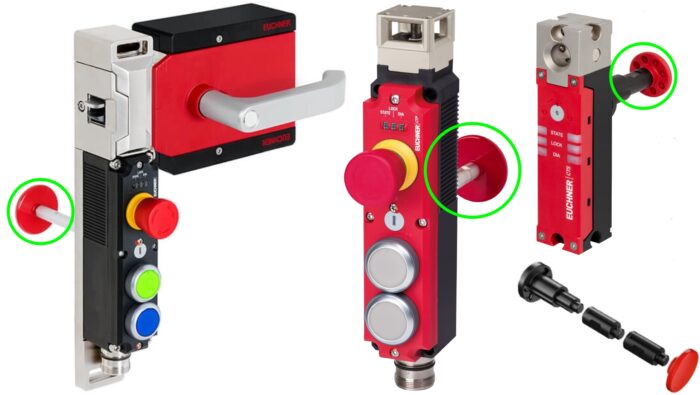

Desbloqueo antipánico
Un desbloqueo antipánico permite que cualquier persona atrapada en la zona resguardada pueda salir por sí misma de la zona de la máquina.
El desbloqueo antipánico debe montarse de forma que no sea accesible desde fuera, y en muchos casos, es posible instalarlo como accesorio una vez realizado el montaje del interruptor en planta.

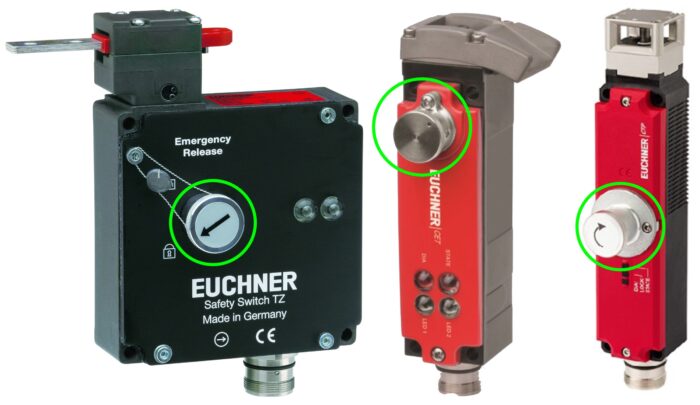

Desbloqueo de emergencia
El desbloqueo de emergencia, sirve para poder acceder rápidamente a la zona de peligro de una máquina en caso de emergencia, por ejemplo, si se produjese un incendio en la instalación y hubiera que apagarlo con rapidez. En este caso, debe poder accionarse el desbloqueo sin necesidad de herramientas.
Para restablecer el desbloqueo de emergencia puede ser necesario utilizar una herramienta, o actuar sobre el mecanismo, aunque existen modelos con rearme automático. Este desbloqueo permite aplicar en casi todos los casos el principio de bloqueo sin tensión, también cuando es necesario garantizar el acceso inmediato a la máquina desde fuera.
La norma no prescribe el uso de una posibilidad de desbloqueo. Cada caso de aplicación será siempre el que determine la necesidad de utilizar un desbloqueo opcional.
Técnicamente, tanto el desbloqueo antipánico como el de emergencia pueden ser de casi cualquier tipo. Eso sí, la norma ISO 14119 exige en ambos casos es que puedan accionarse de forma sencilla y sin necesidad de medios auxiliares.

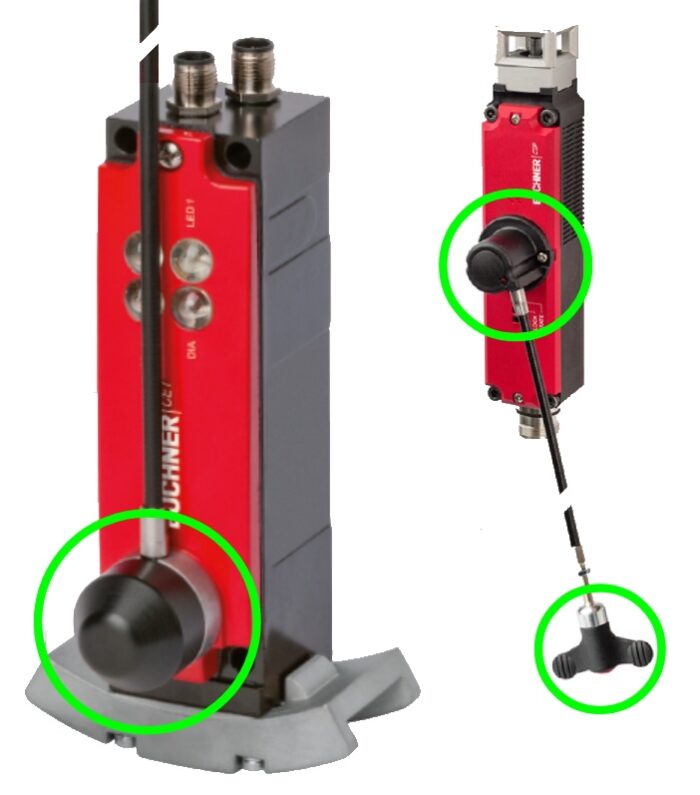

Desbloqueos en elementos ocultos
En caso de montaje oculto del bloqueo, lo ideal es utilizar un desbloqueo por cable Bowden. Según la finalidad de uso prevista podrá estar disponible con o sin pestillo. En la versión con pestillo, el requisito de restablecimiento puede llevarse a la práctica con una acción similar a la de reparación (por ejemplo, usando una herramienta o restableciéndolo en el sistema de mando) para el desbloqueo de emergencia. Este requisito no es obligatorio en los desbloqueos antipánico.
Preguntas frecuentes sobre los tipos de desbloqueo opcional en interruptores de seguridad
¿Es obligatorio instalar un desbloqueo manual?
No necesariamente. La necesidad de incorporar un desbloqueo dependerá siempre de la evaluación de riesgos y de la aplicación concreta de la máquina.
¿Un desbloqueo manual es una función de seguridad?
No. Los desbloqueos manuales facilitan el acceso o la salida de la zona protegida, pero no se consideran funciones de seguridad según la ISO 14119.
¿Qué diferencia hay entre desbloqueo antipánico y de emergencia?
El antipánico permite salir desde el interior de la zona resguardada, mientras que el de emergencia permite acceder rápidamente desde el exterior.
¿Puede accionarse un desbloqueo de emergencia sin herramientas?
Sí. Debe poder accionarse de forma rápida y sencilla. Para su rearme posterior sí puede requerirse una herramienta o actuación.
¿Dónde debe colocarse un desbloqueo antipánico?
Debe instalarse de forma que solo pueda accionarse desde el interior de la zona protegida.
¿Puede un mismo interruptor incorporar varios desbloqueos?
Sí. Un mismo dispositivo puede integrar desbloqueo auxiliar, antipánico y/o de emergencia.
¿Qué solución se utiliza en montajes ocultos?
En estos casos suele utilizarse un desbloqueo mediante cable Bowden, especialmente cuando el acceso directo al interruptor no es posible.
