Interruptores de accionamiento por cable RPS
Interruptores de accionamiento por cable RPS: protección de emergencia para grandes instalaciones industriales
En muchas aplicaciones industriales, las zonas de peligro se extienden a lo largo de decenas de metros. Transportadores, líneas de embalaje, sistemas de clasificación, instalaciones logísticas o procesos continuos son algunos ejemplos donde el acceso a una parada de emergencia debe estar garantizado desde cualquier punto de la instalación.
En estos casos, instalar pulsadores de parada de emergencia cada pocos metros no siempre es la solución más eficiente. Los interruptores de accionamiento por cable RPS de EUCHNER permiten supervisar y detener instalaciones completas mediante un único sistema de cableado accesible a lo largo de toda la zona de trabajo.
¿Qué es un interruptor de accionamiento por cable?
Un interruptor de accionamiento por cable es un dispositivo de parada de emergencia diseñado para proteger zonas extensas donde resulta difícil o poco práctico instalar múltiples pulsadores de emergencia.
Su funcionamiento es sencillo: un cable de acero recubierto se instala a lo largo de la zona que se desea proteger. Ante una situación de riesgo, cualquier persona puede tirar del cable desde cualquier punto de su recorrido para provocar una parada inmediata de la máquina o instalación.
La principal ventaja frente a un pulsador convencional es precisamente su alcance. Mientras que un pulsador sólo puede accionarse desde su ubicación física, el sistema de cable ofrece un acceso continuo a la función de parada de emergencia a lo largo de toda la línea.
¿Cómo funciona un interruptor de accionamiento por cable?
El funcionamiento del sistema es equiparable al de cualquier pulsador de parada de emergencia, si bien tiene una casuística más específica.
El cable se encuentra siempre a una tensión determinada. Cuando un operario estira del mismo en cualquier punto de la línea, el mecanismo acciona los contactos de seguridad, generando la señal de parada de la maquinaria.
El restablecimiento del sistema se debe realizar girando una llave, un pulsador o realizando un movimiento de extracción.
Los RPS de Euchner cuentan además con un pulsador de parada de emergencia en la misma carcasa del interruptor.

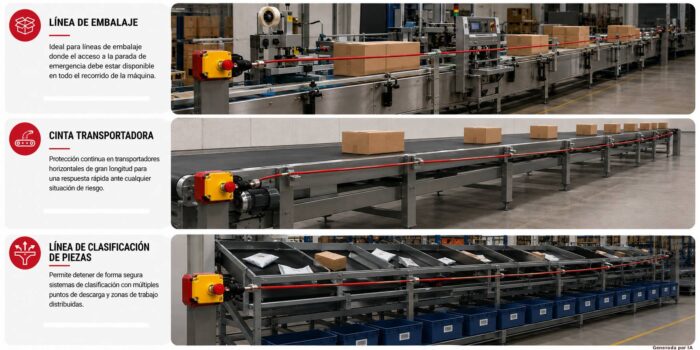

Aplicaciones típicas
Los interruptores de accionamiento por cable RPS son especialmente adecuados para:
- Cintas transportadoras.
- Sistemas de manutención y logística.
- Líneas de embalaje.
- Instalaciones de clasificación.
- Procesos continuos de fabricación.
- Equipos de grandes dimensiones con zonas de acceso prolongadas.
En todas estas aplicaciones, el objetivo es garantizar que un operario pueda solicitar una parada de emergencia de forma rápida y segura sin necesidad de desplazarse hasta un pulsador específico.

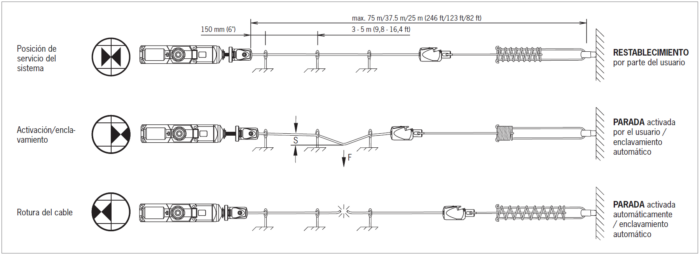

Detección de accionamiento, rotura y pérdida de tensión
Una característica fundamental de los sistemas RPS es que no sólo detectan el accionamiento deliberado del cable.
La normativa exige que una rotura o desenganche del cable también provoque una condición de parada segura. Esto significa que un fallo mecánico en el sistema no pasa desapercibido y no compromete la función de seguridad.
Para lograrlo, el mecanismo trabaja con tres estados:
- Posición central de funcionamiento.
- Posición de disparo por tracción del cable.
- Posición de disparo por rotura o pérdida de tensión.
Cualquier desviación de la posición normal provoca la apertura de los contactos de seguridad y la generación de la señal de parada.

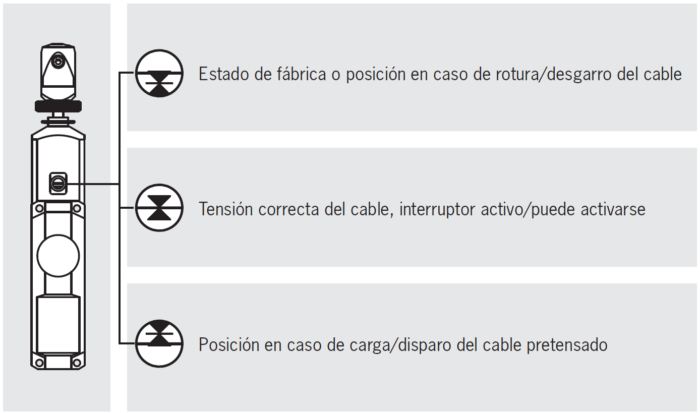

Indicador visual de tensión del cable
La correcta tensión del cable es un aspecto crítico para garantizar el funcionamiento fiable del sistema.
Por ello, los interruptores RPS incorporan una ventana de visualización que permite comprobar rápidamente si el cable se encuentra dentro del rango de tensión adecuado. Esta indicación simplifica tanto la puesta en marcha como las tareas periódicas de mantenimiento.
Gracias a esta supervisión visual, el personal de mantenimiento puede verificar de forma inmediata el estado del sistema sin necesidad de instrumentos adicionales.
Instalación rápida y flexible
Los sistemas RPS disponen de accesorios específicos para facilitar la instalación en recorridos largos y con cambios de dirección.
Entre otros elementos, están disponibles los cables de tensionadores, muelles tensionadores, tornillos guía, poleas y cabezales de fijación rápida.
Gracias a las poleas y guías, es posible llegar a cambiar la dirección de la línea de seguridad con giros de hasta 90º con un rozamiento mínimo.

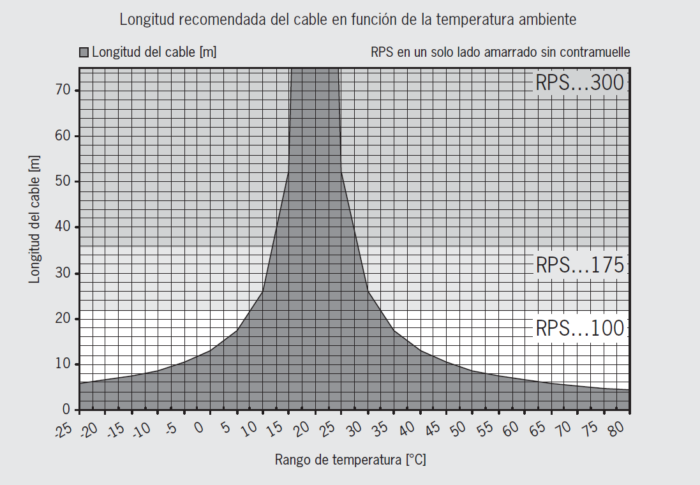

Consideraciones sobre temperatura y longitud del cable
Cuando se diseñan sistemas de accionamiento por cable es importante considerar la influencia de la temperatura sobre la longitud del cable.
Las variaciones térmicas pueden provocar dilataciones o contracciones que alteren la tensión inicial del sistema. Por este motivo, EUCHNER recomienda dimensionar adecuadamente la instalación y realizar ajustes periódicos cuando sea necesario. El montaje inicial debe realizarse preferentemente a una temperatura cercana a 20 °C.
Cumplimiento normativo
Los interruptores de accionamiento por cable RPS han sido desarrollados para aplicaciones de seguridad industrial y cumplen los requisitos aplicables para dispositivos de parada de emergencia, ISO 13850 para funciones de parada de emergencia e ISO 60947-5-5 para interruptores de accionamiento por cable y dispositivos de parada de emergencia.
Una solución eficaz para proteger largas zonas de trabajo
Cuando una instalación se extiende a lo largo de varios metros, la seguridad debe estar disponible en cualquier punto donde pueda surgir un riesgo.
Los interruptores de accionamiento por cable RPS de EUCHNER ofrecen una solución robusta y fiable para proteger grandes áreas de trabajo, combinando acceso continuo a la parada de emergencia, supervisión del estado del cable y una instalación adaptable a múltiples configuraciones industriales.
Características técnicas destacadas
- Cumplimiento normativo: ISO 13850 y 60947-5-5
- Interruptor de 4 contactos: 4 contactos de conmutación, con un mínimo dos contactos de apertura positiva.
- Carcasa robusta: Resistente a condiciones adversas, con grado de protección IP67.
- Conexión sencilla: Entradas de cable M20x1,5, o conectores MR10 o M12.
- Funciones opcionales: LED indicador.
Descubre toda la gama de interruptores de seguridad por cable RPS y elige el modelo más adecuado para tus necesidades de protección industrial haciendo click aquí
Preguntas frecuentes sobre los interruptores de accionamiento por cable rps
¿Qué ocurre cuando alguien tira del cable?
El sistema acciona inmediatamente la función de parada de emergencia y mantiene el estado de seguridad hasta que se realiza un rearme manual, conforme a los requisitos de las normas de seguridad de máquinas.
¿Es posible accionar la parada desde cualquier punto del cable?
Sí. El cable puede accionarse desde cualquier punto de su recorrido, permitiendo que un operario detenga la instalación rápidamente sin necesidad de desplazarse hasta un pulsador específico.
¿Qué sucede si el cable se rompe?
Los interruptores RPS supervisan permanentemente la tensión del cable. Una rotura provoca la activación de la función de seguridad, llevando la máquina a un estado seguro.
¿Y si el cable pierde tensión con el tiempo?
El sistema también detecta situaciones de destensado. Esto permite identificar incidencias mecánicas o de mantenimiento antes de que comprometan la disponibilidad o la seguridad de la instalación.
¿Cómo se sabe si el cable está correctamente ajustado?
Los modelos RPS incorporan indicadores visuales que facilitan la verificación de la tensión correcta durante la instalación y las tareas de mantenimiento.
¿Pueden utilizarse como sistema de protección principal?
Los dispositivos de accionamiento por cable están diseñados para proporcionar una función de parada de emergencia. La evaluación de riesgos determinará qué otras medidas de protección deben implementarse para garantizar la seguridad de la máquina.
¿Qué ventaja ofrecen frente a varios pulsadores de emergencia distribuidos?
Permiten cubrir largas distancias con un único sistema de accionamiento, facilitando el acceso a la parada de emergencia desde cualquier posición de la instalación y simplificando la arquitectura de seguridad.
